一颗芯片从设计图纸变成实体产品，需要经过复杂的制造过程。
但真正支撑这些制造工艺运行的，并不只有晶圆厂本身。
从光刻、刻蚀、薄膜沉积，到清洗、CMP，再到量测检测和过程控制，每一道工艺背后都需要专业设备；与此同时，硅片、衬底、光刻胶、电子特气等材料需要进入实际制程，真空系统、射频电源以及各类精密部件又共同支撑设备稳定运行。
因此，如果说晶圆制造与先进工艺展区关注的是“芯片如何被制造”，那么2026中国工博会集成电路展（国芯展）规划设置的半导体设备与材料展区，关注的就是：芯片制造依靠什么实现。
根据目前公布的宣传册，该展区规划覆盖晶圆制造核心设备、量测检测与过程控制装备、化合物半导体专用设备、半导体关键材料，以及关键子系统与核心零部件等多个方向。
不只是设备展，而是围绕制造工艺展开
从展示范围来看，2026国芯展并没有简单地把“设备”和“材料”分成两个相互独立的产品类别。
相反，两者实际上围绕同一条半导体制造工艺链展开。
以晶圆制造为例，一道工艺能否稳定完成，不仅取决于设备本身，还与所使用的材料、关键部件以及过程控制能力密切相关。
设备决定工艺如何实施，材料进入具体制造过程，量测检测判断工艺结果，而核心零部件则保证装备能够稳定运行。
因此，半导体设备与材料展区真正值得关注的，不只是现场会出现多少台设备、多少种材料，而是能否把“设备—材料—工艺—检测—零部件”之间的关系呈现出来。
从光刻到CMP，核心设备覆盖晶圆制造多个关键环节
宣传册明确将光刻、刻蚀、薄膜沉积、清洗、CMP等晶圆制造核心设备纳入展区范围。
光刻设备
芯片上的复杂电路结构首先需要通过相应工艺形成图形。因此，光刻相关设备和工艺承担图形转移的重要任务，并需要与光刻胶、晶圆以及具体制造流程进行配套。对相关企业而言，展示重点并不只是设备本身，更需要说明其对应怎样的工艺环节和制造需求。
刻蚀设备
图形形成之后，还需要按照设计要求对材料进行选择性去除。刻蚀设备在芯片制造中承担精细结构加工任务。随着器件结构更加复杂，对加工均匀性、稳定性及过程控制提出的要求也会相应提高。
薄膜沉积设备
芯片结构由多种不同功能层构成。薄膜沉积设备承担在晶圆表面形成特定材料薄膜的重要任务，不同材料体系和器件结构也会对应不同沉积工艺。
清洗设备
晶圆在多道工序之间，需要保持符合制造要求的表面状态。因此，清洗并不是简单的辅助流程，而是贯穿多道半导体制造工序的重要环节。
CMP设备
CMP，即化学机械抛光，主要用于实现晶圆表面的平坦化处理。随着芯片结构不断叠加，表面平整程度会影响后续工艺继续实施，因此CMP也是晶圆制造设备体系的重要组成部分。
把这些设备放在同一专业展区中，可以让专业观众沿着制造流程观察不同装备之间的关系，而不是把每台设备作为孤立产品来看待。

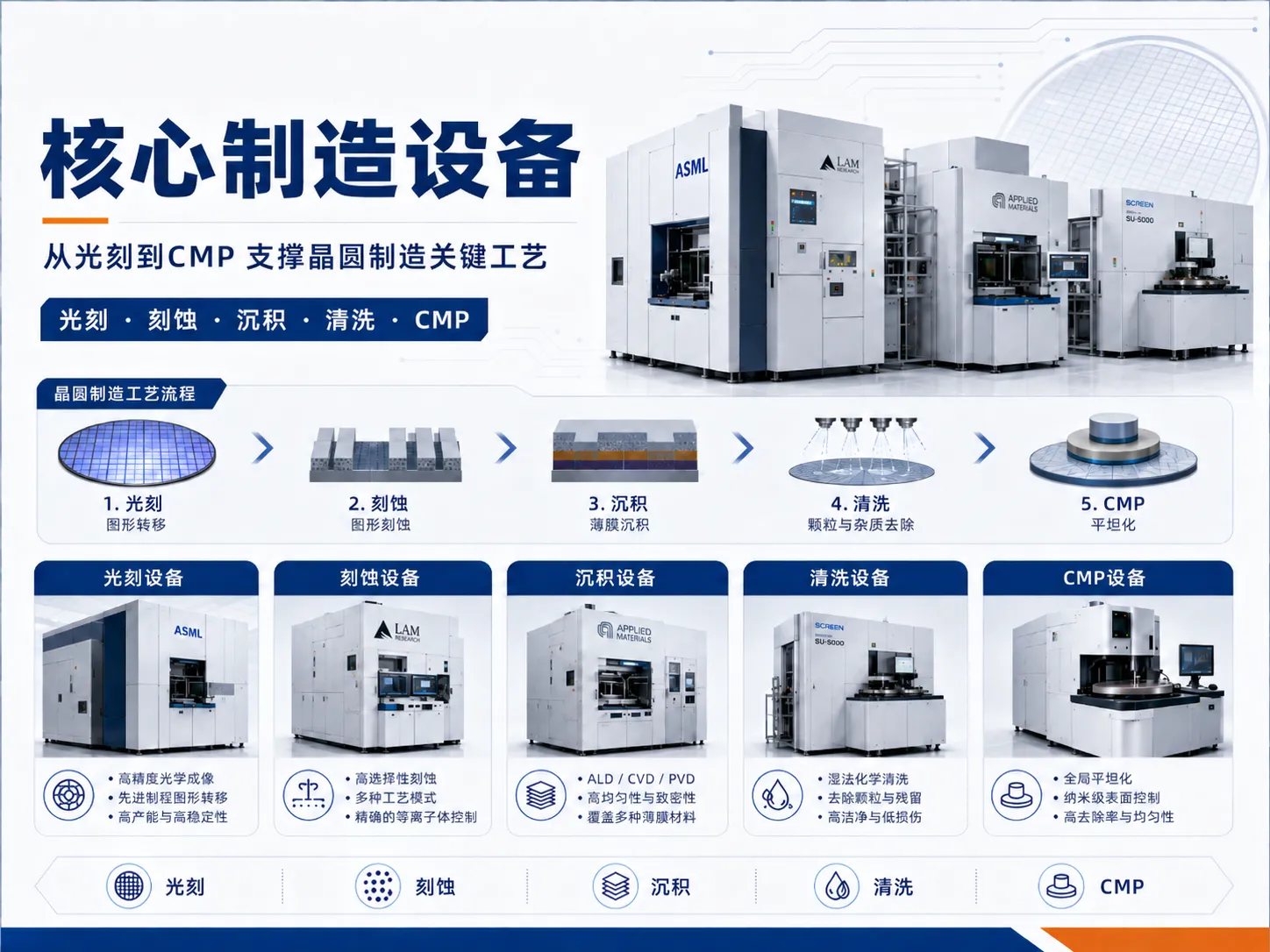

图1 晶圆制造核心设备与工艺流程
量测检测：制造完成一道工艺之后，还要知道“做得怎么样”
半导体制造与普通工业加工有一个非常明显的区别：完成一道工序，并不意味着这道工序已经结束。制造企业还需要确认晶圆经过加工之后是否符合要求。
因此，2026国芯展半导体设备与材料展区将量测、检测与过程控制装备单独列为重要展示方向。
如果说刻蚀、沉积、清洗等设备负责“做”，那么量测检测和过程控制解决的是：做得准不准、结果是否符合要求、制造状态是否稳定。
在实际生产中，相关装备可以围绕尺寸、表面状态、缺陷、薄膜及工艺结果开展测量和分析。未来专业观众关注的不仅是加工能力，也会更加关注：
工艺结果如何检测
缺陷如何识别
生产数据如何反馈
过程状态如何控制
不同制造步骤如何形成闭环
把制造设备和量测检测设备放在一起展示，更容易完整呈现半导体制造从“加工”到“判断结果”的全过程。

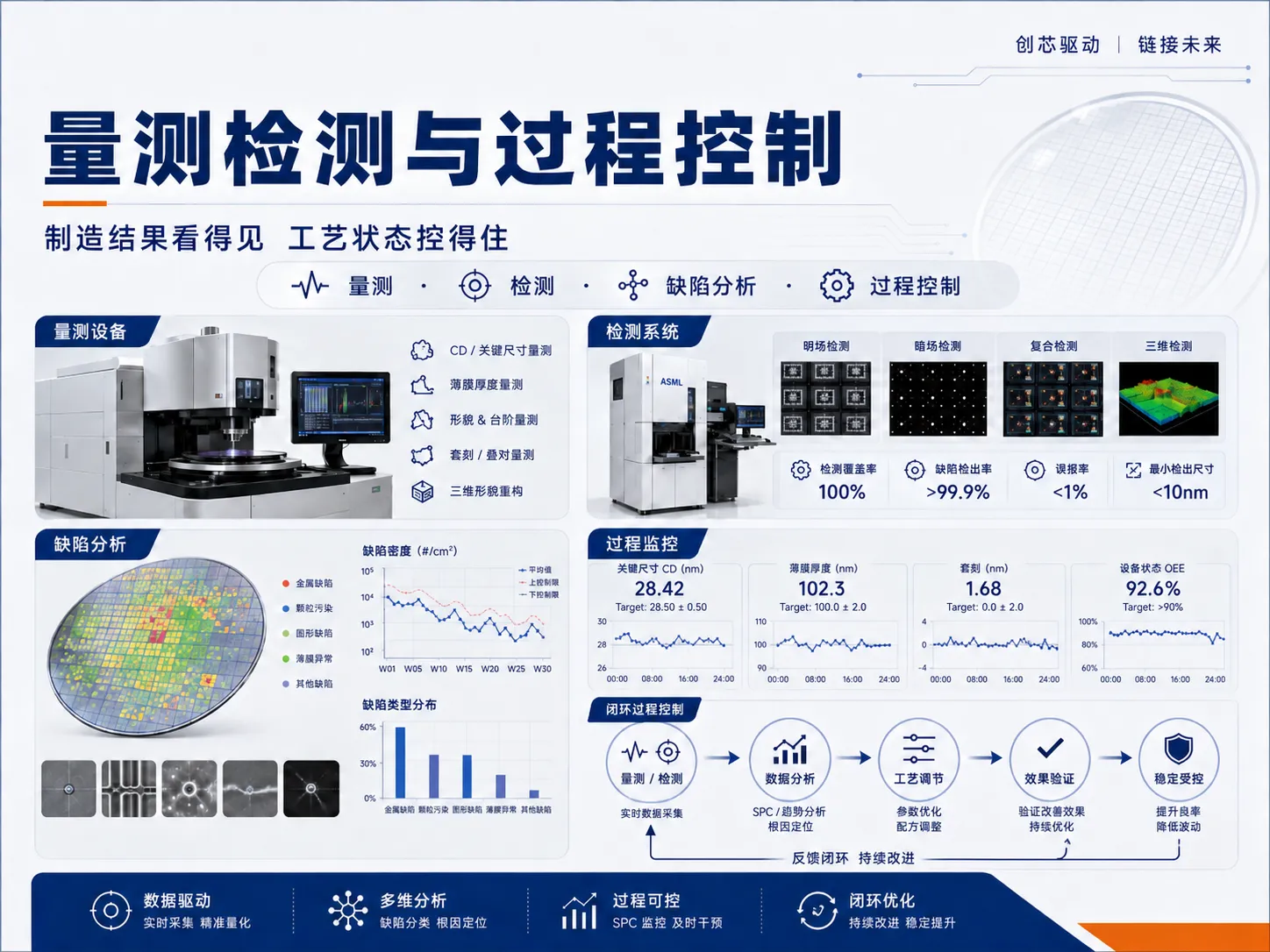

图2 量测检测与过程控制
化合物半导体正在带来新的专用设备需求
除了传统晶圆制造装备，宣传册还特别列出了化合物半导体专用设备，并以外延生长设备等作为展示方向。
不同材料体系往往具有不同的制造要求。当半导体技术路线从传统硅基器件延伸到更多材料体系后，相应的外延、晶圆加工及工艺控制环节也需要专业设备进行配套。
这意味着，设备市场本身也在随着半导体制造路线的发展不断细分。对于相关设备企业而言，在展会上仅仅说明“这是一台外延设备”还不够，更加有效的信息应该是：适用于什么材料体系、进入哪一道制造工序、能够支持什么类型的器件，以及最终服务于哪些产品方向。
硅片、衬底、光刻胶、电子特气，关键材料直接进入制造过程
如果说设备构成了半导体制造的“工具体系”，那么材料就是直接参与芯片形成的基础条件之一。
根据2026国芯展现阶段规划，半导体设备与材料展区将展示硅片、衬底、光刻胶、电子特气等半导体关键材料。
这些产品虽然都属于“材料”，但所处的制造环节并不相同。硅片和衬底是承载后续制造工艺的重要基础；光刻胶进入图形形成相关工艺；电子特气则可以服务于沉积、刻蚀等不同制造过程。
因此，材料企业参加半导体专业展会时，一个很容易出现的问题，就是展示内容过于参数化。产品名称、纯度、规格和性能当然重要，但专业客户真正需要进一步了解的是：这款材料用在哪里、适配哪一道工艺、能够配合哪些设备，以及有没有进入实际制造平台的能力。
半导体材料不宜只摆样品，更需要把应用过程展示出来
与设备不同，很多半导体材料从外观上很难直接体现技术差异。因此，材料展台如果只是排列产品包装和参数表，很容易让专业观众无法快速理解产品价值。
围绕2026国芯展的展区定位，材料企业可以更加突出“材料样品＋工艺位置＋设备适配＋晶圆处理结果”这样的展示逻辑。
例如，光刻胶企业可以结合相应图形工艺进行说明；硅片和衬底企业可以展示不同产品对应的器件及制造方向；电子特气企业则可以通过工艺流程说明其进入沉积、刻蚀或其他制造步骤的位置。这样一来，原本比较抽象的材料产品，就能够直接连接到制造现场。

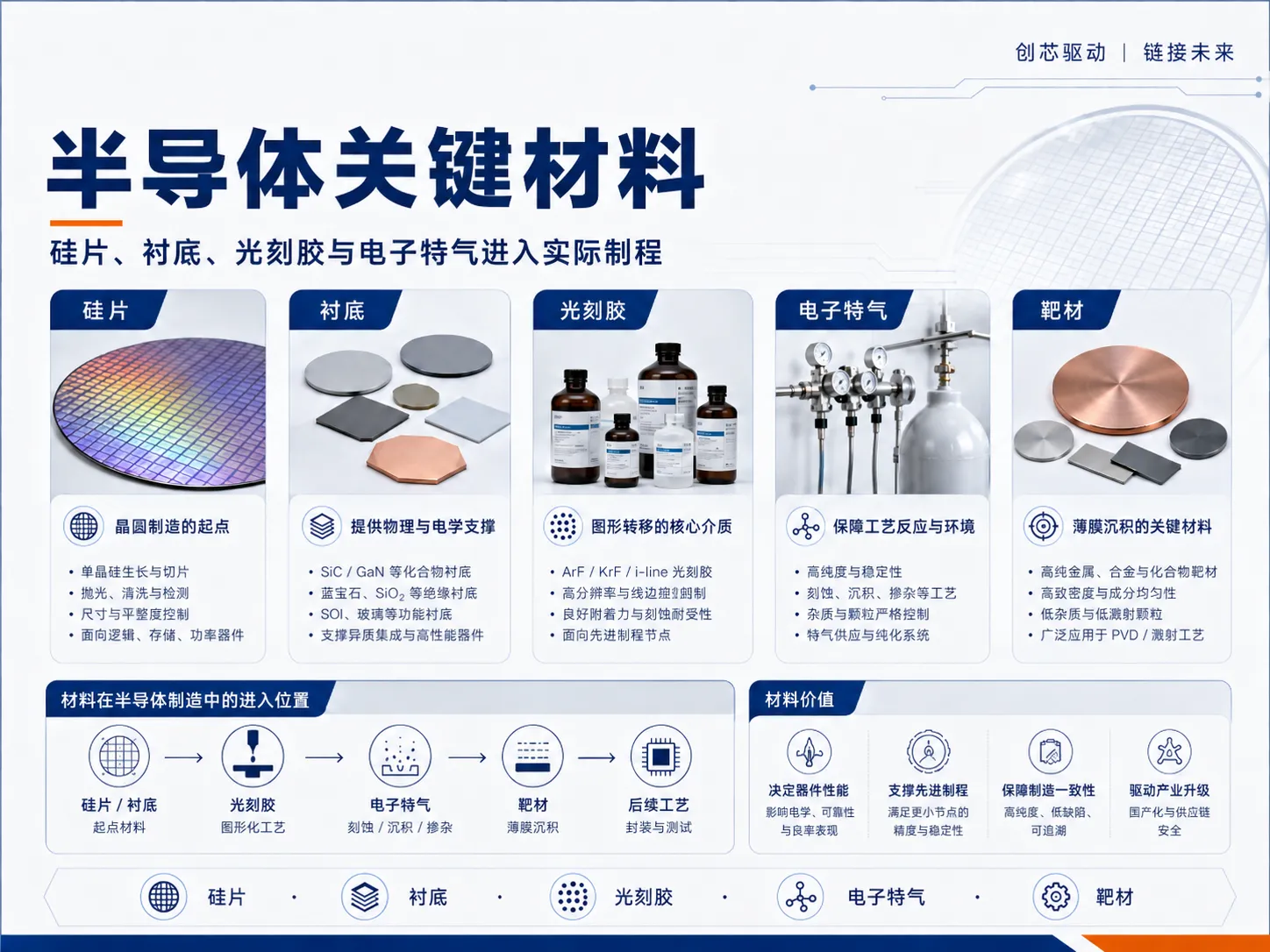

图3 半导体关键材料
一台半导体设备里面，还有另一条产业链
本届展区还有一个非常值得单独关注的方向：关键子系统与核心零部件。
宣传册目前列出的具体方向包括真空系统、射频电源、精密部件等。
一台复杂的半导体设备并不是由单一技术构成。设备内部通常还需要不同子系统和核心零部件共同配合，才能完成工艺控制、能量输出、精密运动以及稳定运行。
这些企业往往不像整机设备企业那样容易被终端观众直接看到，但实际上却是装备产业链中的重要组成部分。
例如，真空系统可以为相关工艺提供所需运行环境；射频电源可参与部分等离子体相关工艺设备的运行；精密部件则直接关系设备加工、运动和控制能力。
因此，国芯展把核心零部件与整机设备同时纳入一个展区，本身就体现了一种不同的展示思路：不是只看“最终设备”，而是进一步向设备内部延伸。
从“我能生产零部件”转向“我能进入哪台设备”
对核心零部件企业来说，这一点尤其重要。传统工业展中，企业经常重点展示加工精度、材料、规格等参数。但进入半导体装备产业后，还需要回答另一个关键问题：产品究竟能够进入什么设备？
因此，真空系统、射频电源以及精密零部件企业，可以把产品与设备位置进行直接关联：某个部件安装在哪里、承担什么功能、需要满足怎样的稳定性要求、如何与设备平台适配。这样的展示方式，比单独陈列零件更容易让设备企业快速判断合作可能性。

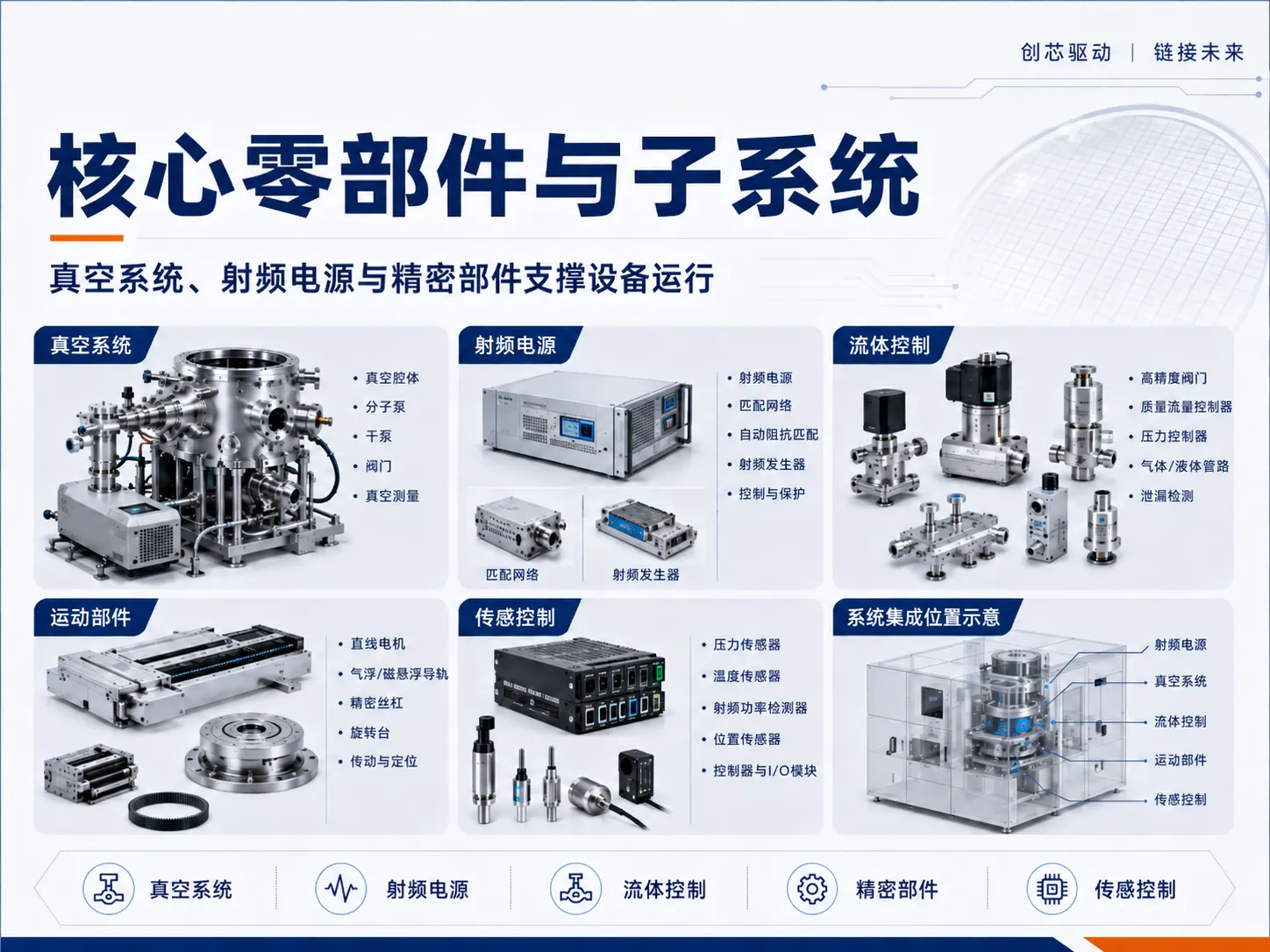

图4 关键子系统与核心零部件
五类展示内容，实际上共同组成一套制造支撑体系
把目前公开的展示范围放在一起看，2026国芯展半导体设备与材料展区的结构实际上非常清晰：
第一层：晶圆制造核心设备——光刻、刻蚀、薄膜沉积、清洗、CMP等。
第二层：量测检测与过程控制装备——负责观察、检测和控制工艺结果。
第三层：化合物半导体专用设备——服务新的材料和器件制造路线。
第四层：半导体关键材料——包括硅片、衬底、光刻胶、电子特气等。
第五层：关键子系统与核心零部件——包括真空系统、射频电源、精密部件等。
因此，它不是单纯的“设备馆＋材料馆”。更准确地说，是围绕半导体制造构建的一套工艺支撑系统。
代表企业覆盖设备与材料多个方向
按照目前宣传册信息，半导体设备与材料展区列出的代表企业/机构包括中微、盛美、芯上微装、沪硅产业、上海新阳等。宣传册同时明确注明，代表企业排名不分先后，展区规划仍在持续更新，因此相关企业不能视为最终完整参展名单。
从目前列举的代表企业方向也可以看出，这一板块同时覆盖设备和材料企业，与其整体规划保持一致。
从单台设备、单一材料走向工艺协同
未来半导体制造能力的提升，不会只依赖某一台设备或者某一种材料。设备需要与工艺匹配，材料需要与设备匹配，量测检测需要对制造结果进行反馈，而核心零部件又决定设备能否稳定运行。
因此，2026国芯展半导体设备与材料展区真正需要展示的，是这些技术之间如何发生联系。
对于设备企业而言，重点是说明设备能够进入哪一道工艺；对于材料企业而言，重点是说明材料如何进入实际生产过程；对于核心零部件企业而言，重点则是说明产品能够进入哪一种设备、承担什么功能。
当设备、材料、零部件与具体工艺被放在同一个展示逻辑下，专业观众看到的就不再是一系列彼此独立的产品，而是一片晶圆从制造到检测背后的完整技术体系。
这也是半导体设备与材料展区在2026中国工博会集成电路展中的核心价值所在。
目前展区规划仍在持续推进，具体展示内容及最终参展企业阵容，以国芯展后续官方发布为准。
